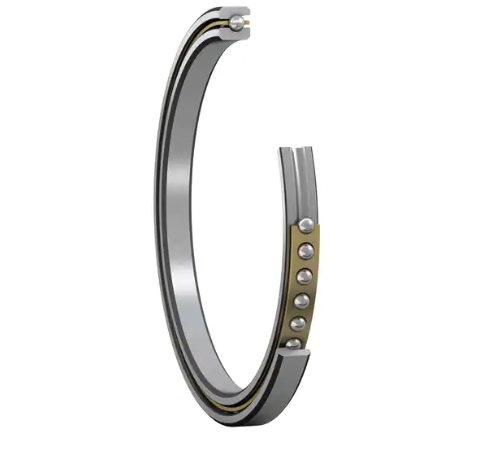

رقيقة الجدار تحمل روبوت تحمل KF090XPO
قسم رفيع من محمل كروي ذو أربع نقاط
يمكن لمحامل الكرات ذات الأربع نقاط أن تستوعب الكتل الشعاعية والمحورية والثانية في وقت واحد. يعتمد تسلسل المحمل الواحد بالكامل على منطقة حركة واحدة تظل منتظمة مع زيادة قطر التجويف، مما يؤدي إلى توفير مساحة هائلة والوزن. المحامل سهلة الاستخدام بأبعاد مهمة مترية أو بوصة. اعتمادًا على التصميم والتجميع، يمكن تجهيز المحامل بمقاومة للمواد الكيميائية والتآكل.
استيعاب الجماهير الشعاعية والمحورية والثانية في وقت واحد
تتطلب مساحة محورية أقل بكثير من محامل كروية ذات تلامس زاوي
قسم التحرك رقيقة
وزن خفيف
الاحتكاك المنخفض
صلابة عالية
دقة مشي عالية
تحمل KF090XPOقسم رفيع من محمل كروي ذو أربع نقاط
توفير التحميل المسبق والتخليص الداخلي المختلفة وفقًا لاحتياجات العميل، مثل الصلابة العالية أو الخلوص الصفري.
يمكن تحقيق ذلك باستخدام محامل كروية أكبر من الفجوة بين المجاري المائية في الحلقة الداخلية والخارجية.
وبطبيعة الحال، حتى في حالة عدم وجود حمل خارجي، فإن الكرة ومجرى السباق سيكون لهما تشوه مرن معين.
أبعاد
228.6 ملم |
قطر التجويف |
|
266.7 ملم |
القطر الخارجي |
|
19.05 ملم |
المقطع العرضي شعاعي |
|
19.05 ملم |
عرض |
|
≈242.697 ملم |
حلقة داخلية لقطر الكتف |
|
≈252.603 ملم |
الحلقة الخارجية لقطر الكتف |
|
9.525 ملم |
قطر الكرة |
|
2.032 ملم |
الحد الأقصى لنصف قطر العمود أو شريحة الإسكان |
بيانات الحساب
| تصنيف الحمل الديناميكي، كايدون، الاتجاه الشعاعي | سي كيه |
30.9 كيلو نيوتن
|
|---|---|---|
| تصنيف الحمل الثابت الأساسي، الاتجاه الشعاعي | ج0 |
48.9 كيلو نيوتن
|
| تصنيف الحمل الثابت الأساسي، الاتجاه المحوري | C0a |
122 كيلو نيوتن
|
| تصنيف الحمل الديناميكي الأساسي، لحظة | سم |
2.871 كيلو نيوتن · م
|
| تصنيف الحمل الثابت الأساسي، لحظة | C0M |
6.061 كيلو نيوتن · م
|
كتلة
| تحمل الشامل |
≈1.77 كجم
|
| معلومات المخزون | |
| KF040AR0 | KF075CP0 |
| KF040CP0 | KF075XP0 |
| KF040XP0 | KF080AR0 |
| KF042CP0 | KF080CP0 |
| KF042XP0 | KF080XP0 |
| KF045AR0 | KF090AR0 |
| KF045CP0 | KF090CP0 |
| KF045XP0 | KF090XP0 |
| KF047AR0 | KF100AR0 |
| KF047CP0 | KF100CP0 |
| KF047XP0 | KF100XP0 |
| KF050AR0 | KF110AR0 |
| KF050CP0 | KF110CP0 |
| KF050XP0 | KF110XP0 |
| KF055AR0 | KF120AR0 |
| KF055CP0 | KF120CP0 |
| KF055XP0 | KF120XP0 |
| KF060AR0 | KF140AR0 |
| KF060CP0 | KF140CP0 |
| KF060XP0 | KF140XP0 |
| KF065AR0 | KF160AR0 |
| KF065CP0 | KF160CP0 |
| KF065XP0 | KF160XP0 |
| KF070AR0 | KF180XP0 |
| KF070CP0 | KF200AR0 |
| KF070XP0 | KF200XP0 |
| KF075AR0 | KF250XP0 |
